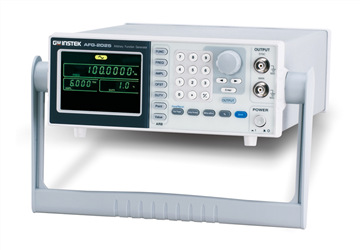

中國臺灣固緯 AFG-2000/2100系列波形信號發生器
AFG-2100/2000系列任意波形信號發生器是一臺以DDS技術為基礎，涵蓋正弦波、方波、三角波、噪聲波以及20MSa/s采樣率的任意波形。0.1Hz的分辨率和1%~99%的方波（脈沖波）可調占空比功能，極大的擴展了它的應用范圍。
中國臺灣固緯 AFG-2000/2100系列波形信號發生器
|
AFG-2000/2100系列波形信號發生器產品特點（0.1Hz~5MHz） * 0.1Hz~5/12/25MHz全數字合成信號，0.1Hz分辨率
* 內置標準波形：正弦波、方波、三角波、噪聲波和任意波
* 20MSa/s采樣率、10位垂直分辨率、4k點記錄長度的任意波形編輯功能
* 1%~99%方波占空比調整
* 全數字操作設計與旋鈕微調功能
* 3.5’’三色 LCD屏幕，同時顯示幅值、直流偏壓和其它按鍵設置信息
* AM/FM/FSK調變信號，掃描和計頻功能(僅AFG-2100系列)
* USB Device接口，用于遠程控制和波形編輯
* 配備PC任意波形編輯軟件 |
|
 |
| 超越傳統、創新價值的任意波形信號發生器
AFG-2100/2000系列任意波形信號發生器是一臺以DDS技術為基礎，涵蓋正弦波、方波、三角波、噪聲波以及20MSa/s采樣率的任意波形。0.1Hz的分辨率和1%~99%的方波(脈沖波)可調占空比功能，極大的擴展了它的應用范圍。
AFG-2100/2000系列包括6個型號，5MHz/12MHz/25MHz三種頻段。此外，AFG-2100系列還提供AM/FM/FSK調變、掃描以及計頻器功能。在參數設置上采用全數字化的操作設計，3.5’’的三色LCD顯示，可清楚的顯示設置的參數內容。全系列配備USB Device接口，用戶除了可進行遠程控制，還可以從PC導入波形數據。 |
內置任意波功能
AFG-2100/2000系列提供20MSa/s采樣率、10位垂直分辨率以及4k點記錄長度的任意波編輯功能。用戶可通過面板設置或使用專屬的波形編輯軟件來進行任意波編輯。
幅值與直流偏壓顯示功能
除了設置參數，AFG-2100/2000還將電壓幅值、直流偏壓讀值顯示在LCD屏幕上。三種幅值單位Vpp、Vrms和dBm供用戶選擇和替換。 |
|
| 寬廣的方波可調占空比 單元格列寬調整方法，只能表格中再插入表格 AFG-2100/2000系列提供的方波占空比可設置在1%~99%。利用這個功能，可將脈沖波形模擬突波或瞬變信號。 AM/FM/FSK、Sweep、Counter功能(僅AFG-2100系列)
AFG-2100系列內置AM/FM/FSK三種調變方式、波形掃描和計頻器功能。150MHz的頻率計數功能節省了添購額外計數器的費用。 |
全數字化按鍵設計
AFG-2100/2000系列的全數字化按鍵設計改善了傳統信號發生器設置的不確定性，顯著增加了波形輸出的精度。3.5’’的LCD屏幕，方便用戶在調整過程中觀察到參數的改變。
專屬的任意波編輯軟件
AFG-2100/2000提供一套免費的任意波編輯軟件。在PC上完成所需的波形編輯后，只要通過USB接口即可將資料載入AFG-2100/2000進行輸出。 |
|
 |
中國臺灣固緯 AFG-2000/2100系列波形信號發生器?主要技術規格 | 型號 | AFG-2105 | AFG-2112 | AFG-2125 | AFG-2005 | AFG-2012 | AFG-2025 | | 波形 | | 正弦波/方波/三角波 | | 任意波功能 | 采樣率 | 20MSa/s | | 重建率 | 10MHz | | 記錄長度 | 4k點 | | 垂直分辨率 | 10位 | | 頻率特性 | 范圍正弦波/方波 | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | | 三角波/鋸齒波 | 1MHz | | 分辨率 | 0.1Hz | | 穩定度 | ±20ppm | | 老化率 | ±1ppm/year | | 誤差容忍 | ＜10mHz | | 輸出特性 | 幅值范圍 | ≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (開路) | | ≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (開路) | | 精確度 | 設定值的±1%±1mVpp；(1kHz, ＞10mVpp) | | 分辨率 | 1mV或3位 | | 平坦度 | ±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz； | | ±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz) | | 單位 | Vpp，Vrms，dBm | | 直流偏移范圍 | ±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (開路) | | 精確度 | 設定值的1%+2mV+幅值的0.5% | | 波形輸出 阻抗 | 50Ω典型值(固定)；＞10MΩ(輸出關閉) | | 保護 | 短路保護；過載繼電器自動禁止輸出 | | SYNC輸出準位 | TTL-compatible into＞1kΩ | | 阻抗 | 50Ω正常值 | | 上升/下降時間 | ≤25ns | | 正弦波特性 | 諧波失真 | -55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp | | 方波特性 | 上升/下降時間 | 最大輸出時，≤25ns(接50Ω負載) | | 過激信號 | ＜5% | | 不對稱性 | 周期的1%+1ns | | 可調占空比 | 1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全頻段1%的分辨率) | | 三角波特性 | 線性度 | ＜峰值輸出的0.1% | | 可調對稱性 | 0%~100%(0.1%的分辨率) | | AM調制 | 載波波形 | 正弦波、方波、三角波 | —— | | 調變波形 | 正弦波、方波、三角波 | | 調變頻率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) | | 深度 | 0%~120.0% | | FM調制 | 載波波形 | 正弦波、方波、三角波 | | 調變波形 | 正弦波、方波、三角波 | | 調變頻率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) | | 偏差 | DC~最大頻率 | | FSK | 載波波形 | 正弦波、方波、三角波 | | 調變波形 | 50%占空比方波 | | 內部頻率 | 2mHz~20kHz | | 頻率范圍 | 0.1Hz~最大頻率 | | 掃描 | 掃描時間 | 1ms~500s | | 波形種類 | 正弦波、方波、三角波 | | 掃描形態 | 線性或對數 | | 開始/截止頻率 | 0.1Hz~最大頻率 | | 計頻器 | 范圍 | 5Hz~150MHz | | 精確度 | 時基精確度±1count | | 時基 | ±20ppm(23℃±5℃)，熱機30分鐘 | | 分辨率 | 最大分辨率：對于1Hz，100nHz；對于100MHz，0.1Hz | | 輸入阻抗 | 1MΩ/150pf | | 靈敏度 | ≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz) | | 存儲/調取 | 10組存儲設置 | | 接口 | USB(Devices) | | 電源 | AC 100~240V，50~60Hz | | 功率消耗 | 65VA | | 尺寸&重量 | 266(W)×107(H)×293(D)mm；約3.2kg | 266(W)×107(H)×293(D)mm；約3.1kg |
|
 |
AFG-2000/2100系列波形信號發生器訂購信息 AFG-2100系列 任意波形信號發生器 AFG-2000系列 任意波形信號發生器 附件 AFG-2100系列 - GTL-101×2，說明書×1，電源線×1 AFG-2000系列 - GTL-101×1，說明書×1，電源線×1 |
