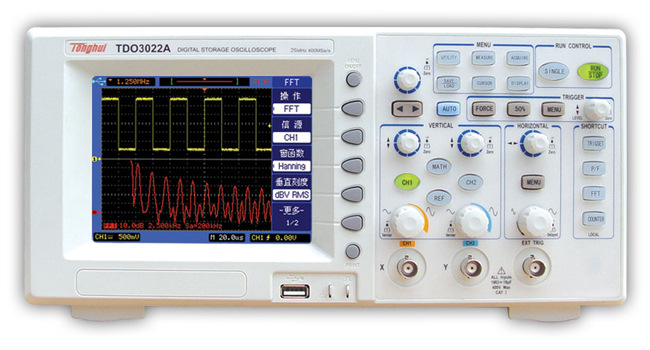

常州同惠 TDO3022A 數字存儲示波器?
TDO3022A數字存儲示波器具備的性能、強大的功能和小巧的體積。作為新一代的便攜式中低價位普及型產品，本產品仍然提供了許多中、高檔數字存儲示波器具備的測量能力，使您以極小的代價便能達到所需的測量目的。TDO3022A提供25MHz帶寬，高400Msps的實時采樣率和10Gsps的等效采樣率為您精確的觀察信號細節提供了保證。與此同時，標準配置的多種*進特性將使您的測量過程更加方便快捷，如多種觸發功能、光標和參數測量、數字濾波、波形錄制、PASS/FAIL判別、數學運算、FFT頻譜分析、多種通訊接口等。
TDO3022A數字存儲示波器-性能特點
- 25MHz信號帶寬
- 5.6’TFT LCD液晶顯示器
- 每個通道衰減、位移獨立調節
- 多達24種參數的自動測量功能
- 實用的低通、高通、帶通、帶阻數字濾波
- PASS/FAIL檢測功能，光電隔離
- 自動校準功能
- 彈出式菜單顯示，用戶操作更方便、直觀
- 內部10組設置和10組軌跡存儲，外部
- PRINT按鍵直接將屏幕圖像（BMP
- 高400Msps實時取樣率，
- 高達2.4Mpts存儲深度，可以看到
- 邊沿、脈寬和視頻觸發功能，并且提供交
- 加、減、乘和1024點FFT等多種數
- 豐富的光標測量功能：手動光標、自動光
- *的波形錄制和回放功能
- 內置5位硬件頻率計
- 多種語言菜單顯示
- 內嵌中英文幫助系統
- Host接口，支持U盤存儲
- USBDevice和RS232C接
常州同惠 TDO3022A 數字存儲示波器?-技術參數
產品型號： | TDO3022A |
采樣系統 | |
高實時采樣率 | 400Msps |
高等效采樣率 | 10Gsps |
存儲深度 | 4kpts |
垂直分辨率 | 8 Bits |
采樣模式 | 采樣、峰值檢測、平均 |
自動設置 | 自動調節垂直增益(V/div)，水平時基(s/div),觸發方式為“自動” |
垂直系統 | |
通道數 | 2個模擬輸入通道，1個外部觸發輸入通道 |
帶寬 | 25MHz |
輸入耦合 | 直流DC、交流AC、接地GROUND |
上升時間 | <14.0ns |
垂直靈敏度(V/div) | 2mV/div—5V/div
1-2-5進制 |
垂直準確度 | 2mV/div,
5mV/div ±4%×讀數±0.1格×電壓/格+0.5mV;
10mV/div—5V/div ±3%×讀數±0.1格×電壓/格+1mV； |
垂直偏置范圍 | 距屏幕中心±8格 |
探頭衰減系數 | ×1，×10，×100，×1000 |
輸入阻抗 | 1MΩ||19pF |
通道間延遲 | 兩個通道刻度和耦合設置相同的時候±150ps |
大輸入電壓 | 400V（DC+AC峰值，@1MΩ） |
探頭補償輸出 | 3Vp-p，1kHz |
水平系統 | |
時基范圍 | 10ns—50s/div |
水平采樣模式 | 主時基、延遲掃描、X-Y、滾動 |
時基準確度 | ±0.01% |
XY模式 | 輸入 | X-軸輸入(水平):通道2(CH2) Y-軸輸入(垂直):通道1(CH1) |
帶寬 | 25MHz |
相位差 | ±3° |
觸發系統 | |
觸發源 | CH1、CH2、EXT、EXT/5、LINE、交替 |
觸發方式 | 自動、普通、單次 |
觸發耦合方式 | DC、AC、低頻抑制、高頻抑制 |
觸發模式 | 邊沿、脈寬、視頻 |
觸發電平范圍 | 內部：距屏幕中心±8格EXT：± 1.6V EXT/5：± 8V |
EXT輸入阻抗 | 1MΩ||19pF |
EXT大輸入電壓 | 400V（DC+AC峰值，@1MΩ） |
信號測量 |
電壓測量項目 | 大值、小值、峰峰值、值、低端值、幅值、平均值、均方根值、周期平均、周期均方根、過沖、預沖、 |
時間測量項目 | 頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲、相位、X at MAX、X at MIN |
數學功能 | A+B,A-B,A×B,FFT(1024
點) |
光標測量 | 手動、自動、追蹤 |
硬件頻率計 | 五位，計數可達示波器帶寬 |
存儲與接口 | |
內部存儲 | 10組設置、10組波形 |
文件通訊格式 | 設置、波形、BMP位圖、CSV文件，通訊文件具有日期、時間特征 |
接口 | 標配 | USB HOST（可支持單鍵直接打印） |
選配 | RS232C+PASS/FAIL OUT，GPIB+RS232C+PASS/FAIL OUT |
顯示系統 | |
顯示器類型 | STN LCD顯示器，對角線145cm(5.7英寸) |
分辨率 | 320(水平)×240(垂直)點陣 |
顯示顏色 | 黑白單色 |
對比度調節 | 20級 |
菜單可選語言 | 簡體中文、繁體中文、英文 |
波形顯示 | 范圍 | 菜單開：8格(垂直)×10格(水平)即200(垂直)×250(水平)點陣;菜單關：8格(垂直)×12格(水平)即200(垂直)×300(水平)點陣 |
類型 | 點/矢量 |
內插方式 | （Sinx）/x、線性 |
余輝 | 關/無限 |
格式 | YT / XT |
一般技術指標 | |
工作溫度、濕度 | °C,°°C－40°0 90%RH￡ |
電源 | 99V-242V AC，47Hz-440Hz |
功耗 | ≤ 50VA |
外形體積 | 320mm(W)×156.5mm(H)×123mm(D) |
凈重量 | 2.8kg |
