ifm易福門TW7001紅外線溫度傳感器帶顯示屏
紅外線溫度傳感器
TW-006CNDM30-QFPKG/US
TW7001
- 對溫度*的物體進行可靠的非接觸式檢測
- 用于鋼鐵和玻璃行業的應用
- 通過按鈕和顯示屏對開關溫度進行直觀設定
- 兩個開關輸出的開關點可單獨調節
- 耐用的外殼和耐刮的精確鏡頭，適用于嚴苛的工業環境
技術參數
| 應用 |
|---|
| 應用 | 回火溫度; 石墨; 陶瓷; 金屬; 鍛造; 燒結; 熱處理; 壓延 |
| 電氣數據 |
|---|
| 工作電壓 [V] | 10...34 DC |
| 電流損耗 [mA] | 30; (24 V) |
| 防護等級 | III |
| 總的輸入/輸出 |
|---|
| 輸入和輸出總數 | 數字輸出數量: 2 |
| 輸入 |
|---|
| 測試輸入 | Testfunktion_aktiv_bei_U_test_9_V |
| 輸出 |
|---|
| 輸出數量 | 2 |
| 輸出信號 | 開關信號 |
| 電氣設計 | PNP |
| 數字輸出數量 | 2 |
| 輸出功能 | 常開/常閉; (可設定參數) |
| 開關量輸出DC電壓降大值 [V] | 2.5 |
| 開關量輸出DC的持續電流負載 [mA] | 150 |
| 短路保護 | 是 |
| 短路保護類型 | 脈沖 |
| 過載保護 | 是 |
| 監控范圍 |
|---|
| 波長范圍 [µm] | 1...1.7 |
| 測量/設定范圍 |
|---|
| 測量范圍 | | 250...1250 °C | 482...2282 °F |
|
| 出廠設定 | SP1 = 25 %; rP1 = 23 %; SP2 = 75 %; rP2 = 73 % |
| 開關點, SP | | 250...1240 °C | 482...2264 °F |
|
| 復原點, rP | | 250...1240 °C | 482...2264 °F |
|
| 設定步距 | |
| 分辨率 |
|---|
| 開關量輸出分辨率 [K] | 10 |
| 顯示分辨率 [K] | 10 |
| 精度/偏差 |
|---|
| 精確度 [K] | < ± 1 %; (< MEW的± 1 %(發射度 = 1和T = 23°C)) |
| 反應時間 |
|---|
| 反應時間 [ms] | 2 |
| 軟件/編程 |
|---|
| 開關點調整 | 編程按鈕 |
| 參數設定 | 遲滯; 常開/常閉; ON延遲、關斷延時 |
| 工作條件 |
|---|
| 環境溫度 [°C] | 0...65 |
| 存儲溫度 [°C] | -20...80 |
| 允許大的相對空氣濕度 [%] | 95; (非凝結) |
| 外殼防護等級 | IP 65 |
| 認證/測試 |
|---|
| EMC電磁兼容 | | DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | DIN EN 61000-4-3 HF電磁場輻射 | 10 V/m | | DIN EN 61000-4-4 Burst | 2 kV 耦合夾具 | | DIN EN 61000-4-5 Surge | 0,5 / 1 kV | | DIN EN 61000-4-6 射頻場感應的傳導抗擾度 | 10 V | | EN 55011 發射 | 等級B |
|
| 抗沖擊 | | DIN EN 60068-2-27 | 30 g (11 ms) |
|
| 抗震 | | DIN EN 60068-2-6 | 5 g (10...2000 Hz) |
|
| MTTF [年] | 117 |
| 機械技術數據 |
|---|
| 重量 [g] | 433.5 |
| 外殼 | 螺紋結構 |
| 尺寸 [mm] | M30 x 1.5 / L = 189 |
| 螺紋代號 | M30 x 1.5 |
| 原材料 | 螺紋套筒: 不銹鋼(1.4305/303); 聚酯 |
| 透鏡材料 | |
| 顯示器/操作件 |
|---|
| 顯示 | | 開關狀態 | 2 x LED, 黃色 | | 功能顯示 | 7段LED顯示, 2位數字 | | 測量值 | 7段LED顯示, 2位數字 |
|
| 元件 | |
| 附件 |
|---|
| 附件（附送） | |
| 注釋 |
|---|
| 注釋 | | MW = 測量值 | | MEW = Final value of the measuring range |
|
| 包裝單位 | 1 件數 |
| 電氣連接 |
|---|
| 接口 | 接插件: 1 x M12 |

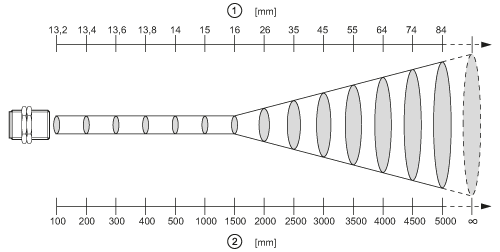

| 圖表 |
|---|
| |  |
|---|
