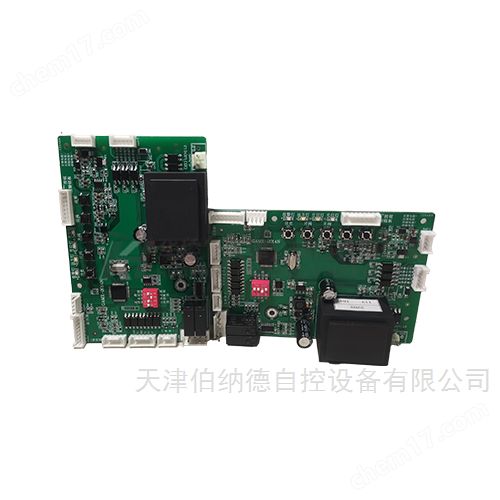

電動執行器線路板 原裝控制板 位置定位器
此板連接于母板CI2701上。定位器用來控制執行器運行到輸入信號設定的閥位。LBERNARD定位器的配置面板允許:
給出本機定位命令
使定位器與輸入信號的形式相兼容
設定執行器在失去輸入信號時的反應
電動執行器線路板 原裝控制板 位置定位器
主要功能設定
2.1.輸入信號設定
21.1在缺省狀態為4-20毫安輸入信號
開關48用來設定輸入信號，缺省位置為A，輸入信號為4-20毫安。
2.1.2輸入信號設置為0-20毫安
開關48置于B位置時，輸入信號為0-20毫安輸出信號(位置指示)亦為0-20毫安。
2.1.3輸入信號設置為0-10伏
開關4、8、910置于B位置，使其在0-10伏信號下運行。此時輸出信號為0-20毫安。
2.2.運行方向的設置
開關3電器接插頭可修改運行方向，缺省狀態下，4毫安對應于閥門關閉，20毫安對應于閥門全開。此時開關3置于A位置，電位器插頭為“POT STD"
將開關3置于B位置，將電位器從位置“POTSTD"移至“POTREV"，這樣4毫安就對應于閥門全開，20毫安對應關閉。
2.3.故障安全位置保持功能的設置
在4-20毫安輸入信號的控制下，通過設置，可以使當輸入信號丟失時，閥板停留在規定的安全位置。
開關5、6、8用于實現這一功能，在缺省狀態下，這些開關置于A位置，當控制信號丟失時執行器保持在信號丟失那一瞬間所在的位置，即原位保持。
如果:
將開關5置于B位置，執行器在丟失輸入信號時閥門全開。
將開關6置于B位置，執行器在丟失輸入信號時閥門關閉。
將開關8置于位置B使故障安全位置保持功能失效。注:當輸入信號為0-20毫安或0-10伏的情況下，必須將開關8置于B位，不能使用故障安全位置保持功能功能，否則會引起混亂。
